Injecteurs Diesel : Rôle et Fonctionnement

Introduction

Les injecteurs diesel constituent le cœur névralgique des moteurs à combustion moderne, orchestrant avec une précision millimétrique l'injection de carburant dans la chambre de combustion. Ces composants ont révolutionné l'industrie automobile en permettant d'atteindre des performances exceptionnelles tout en respectant les normes environnementales les plus strictes.

Au-delà de leur fonction première de pulvérisation du carburant, les injecteurs diesel modernes intègrent des technologies sophistiquées comme le Common Rail et les systèmes piézo-électriques, permettant des pressions d'injection atteignant 2 500 bars et des stratégies de multi-injection révolutionnaires. Cette évolution technologique majeure a transformé l'image du diesel, le positionnant comme une motorisation performante, économique et moins polluante.

Ce guide technique approfondi vous dévoilera tous les secrets du fonctionnement des injecteurs diesel, de leur conception interne aux dernières innovations, en passant par leur impact crucial sur les performances moteur et les émissions polluantes.

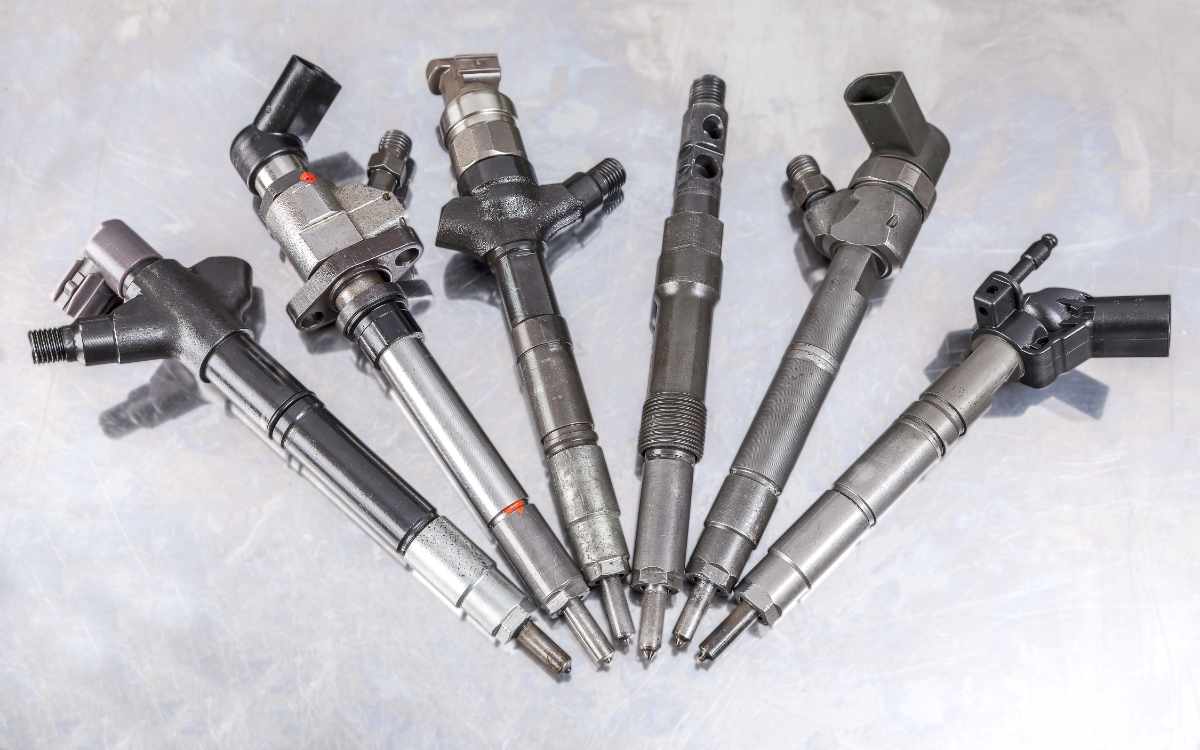

Qu'est-ce qu'un injecteur diesel ?

Un injecteur diesel est un composant électromécanique de haute précision dont la mission consiste à réguler avec une exactitude extrême l'injection de carburant dans la chambre de combustion du moteur. Contrairement aux anciens systèmes mécaniques, les injecteurs modernes sont pilotés électroniquement par l'unité de commande moteur (ECU) qui optimise en temps réel les paramètres d'injection.

Le rôle fondamental de l'injecteur dépasse la simple distribution de carburant. Il doit :

• Doser précisément la quantité de carburant selon les conditions de fonctionnement
• Pulvériser finement le diesel pour optimiser le mélange air-carburant
• Synchroniser parfaitement l'injection avec le cycle moteur
• Gérer la pression d'injection pour garantir une atomisation optimale
• Adapter la stratégie d'injection (simple, multiple) selon les besoins

Cette capacité à transformer un liquide en fines gouttelettes favorise un mélange homogène avec l'air comprimé et surchauffé, condition indispensable à l'auto-allumage spontané caractéristique du cycle diesel. Une pression d'injection optimale est directement corrélée à une combustion efficace, garantissant des performances moteur fiables tout en réduisant significativement les émissions polluantes.

Comment fonctionne un injecteur diesel ?

Le fonctionnement d'un injecteur diesel repose sur une mécanique de précision couplée à un contrôle électronique sophistiqué. Comprendre ce processus complexe permet d'appréhender l'importance cruciale de ces composants dans la performance globale du moteur.

Le cycle d'injection pas à pas

Le processus débute par la compression de l'air dans le cylindre lors de la remontée du piston, élevant sa température à plus de 600°C. Lorsque le piston approche du point mort haut, l'ECU transmet un signal électrique précisément chronométré à l'injecteur.

Ce signal active un solénoïde (électroaimant) qui provoque le soulèvement instantané d'une aiguille interne ultra-précise. Ce mouvement libère le passage du carburant maintenu sous très haute pression - jusqu'à 2 500 bars dans les systèmes Common Rail modernes.

Le carburant s'écoule alors à travers des orifices extrêmement fins de la buse (0,15 à 0,18 mm) et se pulvérise directement dans la chambre de combustion sous forme de fines gouttelettes. Cette atomisation est cruciale : plus les particules sont fines, plus le mélange avec l'air est homogène et la combustion efficace.

L'importance de la haute pression

La haute pression joue un rôle déterminant dans la qualité de l'injection. Les systèmes Common Rail opèrent typiquement entre 1 500 et 2 000 bars pour les voitures particulières, pouvant atteindre 2 500 bars pour une pulvérisation d'une finesse exceptionnelle. Cette pression considérable transforme le carburant en un brouillard ultra-fin qui se mélange instantanément à l'air surchauffé.

En raison de la température élevée de l'air comprimé, ce mélange air-carburant s'enflamme spontanément, générant une combustion rapide et contrôlée qui produit la puissance nécessaire pour entraîner le piston. La synchronisation précise de cette injection est fondamentale, le carburant étant délivré au moment exact du cycle moteur pour maximiser l'efficacité de la combustion.

Évolution technologique des injecteurs

L'histoire des injecteurs diesel illustre une quête permanente d'amélioration des performances et de réduction des émissions polluantes. Cette évolution s'articule autour de ruptures technologiques majeures qui ont transformé le paysage automobile.

Des origines mécaniques au contrôle électronique

Le premier système d'injection, l'injection à air comprimé (air-blast injection), fut introduit avec les premiers moteurs diesel en 1890. Ce concept rudimentaire a progressivement évolué vers des systèmes d'injection directe plus sophistiqués, éliminant le besoin de compresseurs externes massifs.

L'idée révolutionnaire du Common Rail, bien que développée dès 1916 pour des applications spécifiques comme les sous-marins, n'a atteint la production de masse pour les véhicules routiers qu'au milieu des années 1990. Cette arrivée tardive s'explique par les défis technologiques considérables liés à la gestion des hautes pressions et à la précision requise.

La révolution Common Rail

L'avènement du Common Rail a marqué une rupture technologique majeure, transformant radicalement l'image des véhicules diesel. Ce système a permis une réduction notable de la consommation de carburant, une diminution significative du bruit de fonctionnement et a contribué à forger une image de véhicule moins polluant.

Le Common Rail se distingue par son architecture innovante : une rampe commune accumule le carburant sous haute pression, une pompe haute pression achemine le carburant du réservoir vers cette rampe, et des injecteurs distribuent ensuite le carburant avec une précision inégalée dans les cylindres. Contrairement aux systèmes traditionnels, le Common Rail stocke le carburant sous pression dans un accumulateur commun avant distribution, offrant un contrôle plus fin et une atomisation supérieure.

Types d'injecteurs modernes

Les injecteurs diesel contemporains se déclinent en deux technologies principales, chacune offrant des avantages spécifiques selon les applications et les contraintes économiques.

Injecteurs électromagnétiques

Les injecteurs électromagnétiques constituent la technologie dominante, équipant environ 80% des moteurs dotés de systèmes Common Rail. Apparus avec les premiers systèmes Common Rail (HDI, DCI, TDCI) dès 1998, ils représentent une évolution des modèles classiques en conservant le principe fondamental de pulvérisation (aiguille et buse) mais en intégrant une commande électrique pour l'ouverture de l'aiguille.

Ces injecteurs utilisent un solénoïde (électroaimant) qui, activé par un signal électrique de l'ECU, soulève l'aiguille d'injection avec une précision remarquable. Les équipementiers continuent d'œuvrer à leur perfectionnement en se concentrant sur l'augmentation des pressions d'injection maximales, la réduction des temps de commutation et la minimisation des débits de fuite.

Injecteurs piézo-électriques

Les injecteurs piézo-électriques représentent une technologie plus avancée, équipant les 20% restants des motorisations Common Rail. Bien que plus coûteux, leur principal avantage réside dans une précision accrue du dosage du carburant et une rapidité d'action supérieure.

L'actionneur piézo-électrique, élément central de ces injecteurs, est constitué d'une pile d'environ 350 couches céramiques de 80 µm chacune. Sous l'effet d'une tension électrique, cet ensemble s'allonge de 50 µm, permettant une commande de l'aiguille d'une rapidité et d'une précision remarquables. Cette technologie autorise des cycles d'ouverture/fermeture ultra-rapides, essentiels pour les stratégies de multi-injection avancées.

La stratégie de multi-injection

Le système Common Rail a rendu possible la stratégie de multi-injection, une avancée majeure pour la gestion de la combustion. Cette approche permet de réaliser plusieurs injections par cycle moteur :

• Injection pilote (pré-injection) : prépare la combustion
• Injection principale : génère la puissance
• Post-injection : pour des objectifs spécifiques comme la régénération du filtre à particules

Les moteurs diesel modernes peuvent ainsi déclencher jusqu'à 5 injections par cylindre dans un même cycle. Le fractionnement de l'injection en phases plus petites et rapprochées permet une combustion plus progressive et complète, se traduisant par une réduction significative du bruit et des polluants, ainsi qu'une augmentation du couple et de la puissance.

Impact sur performances et émissions

L'influence des injecteurs diesel sur les performances moteur et la conformité aux normes environnementales est directe et mesurable. L'optimisation de la combustion dépend intrinsèquement de la qualité de l'injection, créant un lien indissociable entre technologie d'injection et performances globales.

Optimisation de la combustion

Une pression d'injection élevée, caractéristique des systèmes Common Rail, est essentielle pour une atomisation parfaite du carburant. Plus la pression d'injection est élevée, plus les gouttelettes de carburant sont fines, favorisant une combustion plus complète et efficace. Cette pulvérisation fine et homogène conduit à une meilleure efficacité énergétique.

Inversement, une pression insuffisante entraîne une combustion incomplète, se manifestant par une perte de puissance et une augmentation des émissions. Le système Common Rail, grâce à sa capacité de distribution précise du carburant, améliore significativement l'efficacité énergétique, la puissance et le couple moteur.

Réduction du bruit et des vibrations

Un avantage notable du Common Rail est la réduction significative du bruit de fonctionnement et des vibrations des véhicules diesel. La flexibilité du calage d'injection améliore considérablement la gestion du bruit, des vibrations et de la rudesse (NVH). L'injection progressive et contrôlée, notamment via les multiples phases d'injection, réduit le bruit de combustion caractéristique des anciens diesel.

Conformité aux normes d'émissions

Les injecteurs jouent un rôle crucial dans le respect des normes environnementales de plus en plus strictes. Le tableau suivant illustre l'évolution des normes Euro et leurs exigences croissantes :

Note : Les valeurs spécifiques pour toutes les normes et tous les polluants ne sont pas fournies dans les documents pour chaque étape, mais les dates et l'objectif de réduction sont clairement indiqués.

Le système Common Rail réduit efficacement les émissions de gaz toxiques (monoxyde de carbone, hydrocarbures, oxydes d'azote) et la production de particules grâce à une pulvérisation fine du carburant qui assure une combustion plus propre et complète.

Conception interne et matériaux

La conception et la fabrication des injecteurs diesel représentent un summum de l'ingénierie de précision. Ces composants intègrent des matériaux ultra-performants et des tolérances micrométriques pour résister aux conditions extrêmes de fonctionnement.

Architecture interne complexe

Un injecteur moderne est un assemblage sophistiqué de pièces haute précision. Les composants clés incluent l'aiguille d'injection, la buse, la chambre de pression, le piston de commande, le ressort d'injecteur, l'ajustage du circuit d'alimentation et le clapet de commande.

Les injecteurs électromagnétiques intègrent un solénoïde pour commander l'ouverture de l'aiguille, tandis que les injecteurs piézo-électriques sont équipés d'un actionneur piézo-électrique composé d'une pile de couches céramiques. Des joints et ressorts constituent également des éléments cruciaux pour l'étanchéité et le maintien de la pression.

Matériaux haute performance

Les matériaux utilisés sont sélectionnés pour leur capacité à résister à des conditions extrêmes. La buse est fabriquée en acier à haute vitesse ou en fer pour garantir durabilité, résistance à l'usure et aux températures élevées des gaz d'échappement.

Les ressorts constituent des pièces critiques, fabriqués à partir d'aciers à ressorts de haute qualité : acier au carbone SAE 1070-1090, aciers inoxydables (17-7, 302, 316) pour les applications à fortes contraintes, ou des alliages haute performance comme l'Elgiloy, le Cuivre béryllium, l'Inconel X-750 et le Hastelloy C276.

Précision micrométrique

Les exigences de précision sont micrométriques, rendant ces composants intrinsèquement vulnérables aux moindres impuretés. Les trous de la buse mesurent entre 0,15 et 0,18 mm, la déformation de l'actionneur piézo-électrique est d'environ 50 µm, et le jeu entre la buse et l'aiguille est de l'ordre de 2 à 4 microns.

Cette précision extrême impose une sensibilité critique : des particules de 6-7 µm peuvent déjà causer une usure abrasive significative, tandis que des particules de 2-3 µm peuvent provoquer des dommages catastrophiques. Cette vulnérabilité souligne l'importance cruciale de la qualité du carburant et de la filtration pour la longévité du système.

Diagnostic et maintenance

La défaillance d'un injecteur diesel se manifeste par des symptômes caractéristiques qu'il convient de détecter précocement pour éviter des dommages plus graves et coûteux.

Symptômes de dysfonctionnement

La perte de puissance constitue souvent le premier signe notable, le véhicule réagissant plus lentement à l'accélération et peinant en côte. Une pulvérisation défectueuse peut entraîner une chute de la pression de suralimentation, réduisant la puissance de 20%.

La surconsommation de carburant indique qu'un injecteur défaillant ne pulvérise pas le carburant de manière optimale, forçant le moteur à consommer davantage. Des difficultés de démarrage, particulièrement à froid, ainsi qu'une instabilité du moteur (fluctuations de régime, à-coups au ralenti) révèlent un dosage inadéquat.

Méthodes de diagnostic

Le diagnostic nécessite une approche méthodique utilisant des outils spécialisés. Les outils de diagnostic OBD permettent de lire les codes d'erreur du calculateur moteur, fournissant des informations précises sur le fonctionnement des injecteurs.

Le test de retour de carburant mesure la quantité de carburant que chaque injecteur renvoie au réservoir ; une quantité anormale indique une usure ou u n problème de pression. Un test de fuite vérifie si un injecteur laisse passer du carburant au-delà de sa position fermée.

Maintenance préventive

L'utilisation d'un carburant diesel de haute qualité, idéalement enrichi d'additifs nettoyants et protecteurs, réduit la formation de dépôts. Le remplacement régulier des filtres à carburant (généralement tous les 20 000 à 30 000 km) protège le système des impuretés.

Une conduite adaptée, évitant le sous-régime constant et incluant occasionnellement des montées en régime sur voie rapide, aide à décrasser le moteur. En cas de dysfonctionnement, plusieurs options de réparation existent : nettoyage chimique, nettoyage ultrasonique, remplacement de la buse, ou remplacement complet selon l'ampleur des dommages.

Perspectives d'avenir

L'industrie des injecteurs diesel navigue entre opportunités à court terme et défis structurels à long terme. La demande reste soutenue dans les secteurs des véhicules lourds et des équipements industriels, poussée par la nécessité de respecter des normes d'émissions toujours plus strictes.

Les fabricants s'adaptent en diversifiant leurs efforts de recherche et développement, investissant dans des injecteurs pour biocarburants et moteurs à hydrogène. Cette stratégie vise à pérenniser leur expertise en matière de systèmes d'alimentation de précision dans un paysage énergétique en mutation.

La transition énergétique du secteur automobile constitue néanmoins une menace existentielle à long terme. L'électrification croissante du parc automobile remet en question la pérennité de cette technologie, obligeant les acteurs à repenser leurs modèles économiques et à explorer de nouveaux marchés.

Conclusion

Les injecteurs diesel incarnent l'excellence de l'ingénierie de précision moderne, ayant évolué de simples distributeurs mécaniques vers des composants intelligents et réactifs. Leur rôle dépasse largement la simple alimentation en carburant : ils constituent les orchestrateurs de la combustion, les garants de la performance moteur et les gardiens de la conformité environnementale.

L'évolution technologique continue, matérialisée par l'adoption généralisée du Common Rail et des technologies électromagnétiques et piézo-électriques, témoigne d'une adaptation constante aux exigences croissantes en matière de performance, d'économie et d'écologie. Ces avancées ont transformé l'image du diesel, le positionnant comme une motorisation moderne, performante et respectueuse de l'environnement.

La complexité croissante de ces systèmes souligne l'importance d'une maintenance préventive rigoureuse et d'une expertise professionnelle pour le diagnostic et la réparation. L'investissement dans la qualité du carburant, la filtration et l'entretien régulier représente un enjeu économique majeur face au coût élevé des interventions correctives.

L'avenir de cette technologie reste conditionné par sa capacité d'adaptation aux nouveaux carburants et aux exigences environnementales futures, dans un contexte de transition énergétique qui redéfinit progressivement le paysage automobile mondial.

FAQ - Questions fréquentes

1. Quelle est la durée de vie moyenne d'un injecteur diesel ? La durée de vie d'un injecteur diesel varie entre 150 000 et 300 000 km selon la qualité du carburant utilisé, la fréquence d'entretien et le style de conduite. Une maintenance préventive rigoureuse peut considérablement prolonger cette durée.

2. Comment reconnaître un injecteur défaillant ? Les principaux symptômes incluent une perte de puissance, une surconsommation de carburant, des difficultés de démarrage, des fumées anormales à l'échappement et des bruits métalliques au ralenti.

3. Peut-on nettoyer les injecteurs diesel ? Oui, plusieurs méthodes existent : nettoyage chimique avec des additifs spécialisés, nettoyage ultrasonique professionnel, ou décalaminage à l'hydrogène. L'efficacité dépend du niveau d'encrassement.

4. Quelle différence entre injecteurs électromagnétiques et piézo-électriques ? Les injecteurs piézo-électriques offrent une précision et une rapidité supérieures grâce à leur actionneur céramique, mais sont plus coûteux. Les électromagnétiques, plus abordables, équipent 80% des véhicules diesel modernes.

5. Combien coûte le remplacement d'un injecteur ? Le coût varie entre 100€ et 600€ par injecteur selon le modèle et la technologie, sans compter la main-d'œuvre. Il est recommandé de remplacer tous les injecteurs simultanément pour garantir un équilibrage optimal.

6. Le carburant premium protège-t-il mieux les injecteurs ? Oui, les carburants premium contiennent généralement plus d'additifs détergents et anti-corrosion, réduisant la formation de dépôts et prolongeant la durée de vie des injecteurs.

7. Peut-on rouler avec un injecteur défectueux ? Il est fortement déconseillé de conduire avec un injecteur défaillant. Cela peut entraîner des dommages moteur progressifs, une surconsommation importante et un risque de non-conformité au contrôle technique.
